Slobodna visina H320cm
Dozvoljena visina vozila
Gornji nivo150 cm
Donji nivo150 cm
- A / napred
- 170
- B / pozadi
- 165
- C / razmak
- 155
DOUBLE / HIDRAULIČNI PARKING SISTEM
Double K2.2F
Dva automobila na dva nivoa. Parking platforma za pojedinačne garaže i prostore u kojima je svaki centimetar važan.
- Kapacitet
- 2 vozila
- Broj nivoa
- 2 nivoa
- Nosivost po vozilu
- 2,0 t
- Korisna širina
- 230–300 cm
Double K2.2F
O MODELU
Kompaktno rešenje.

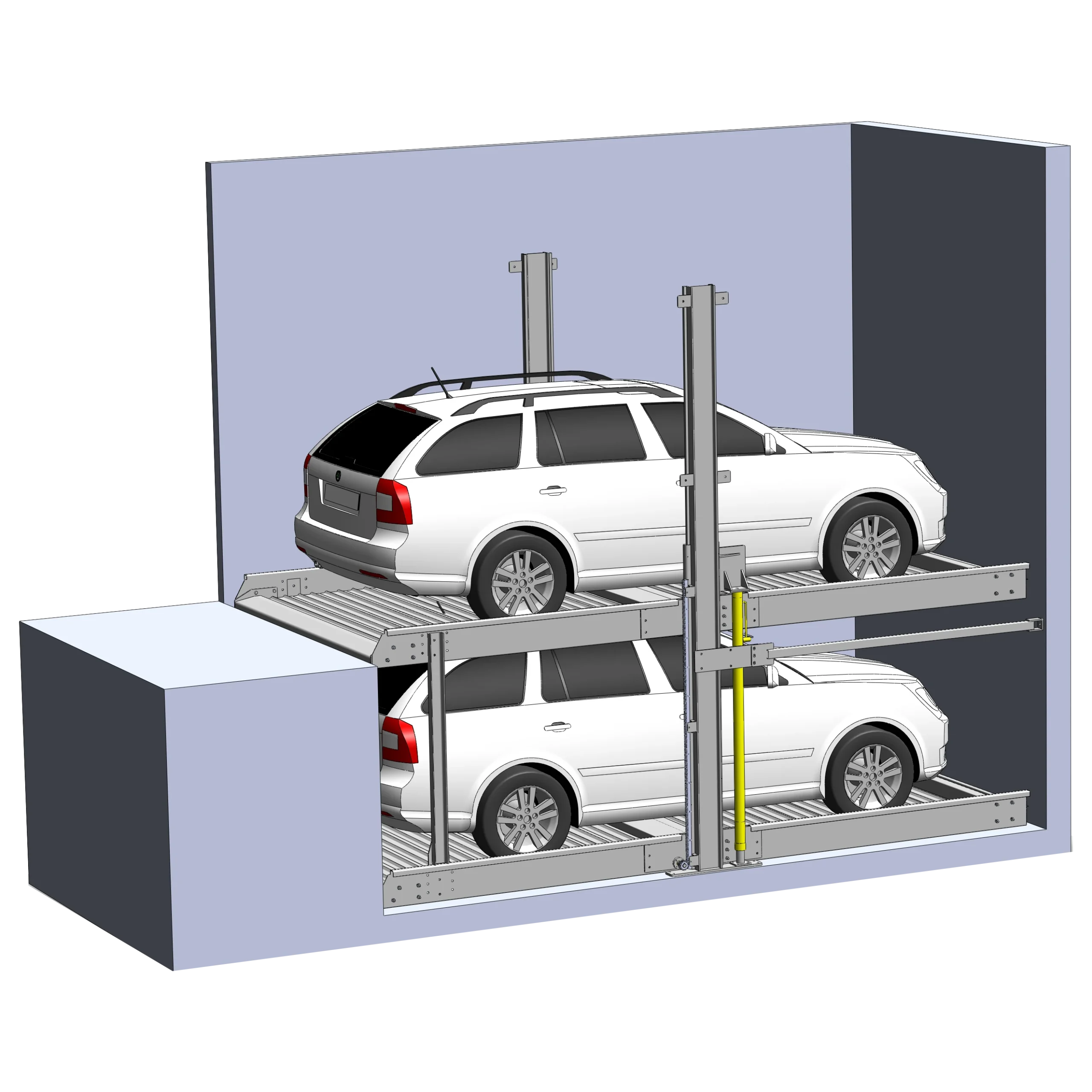

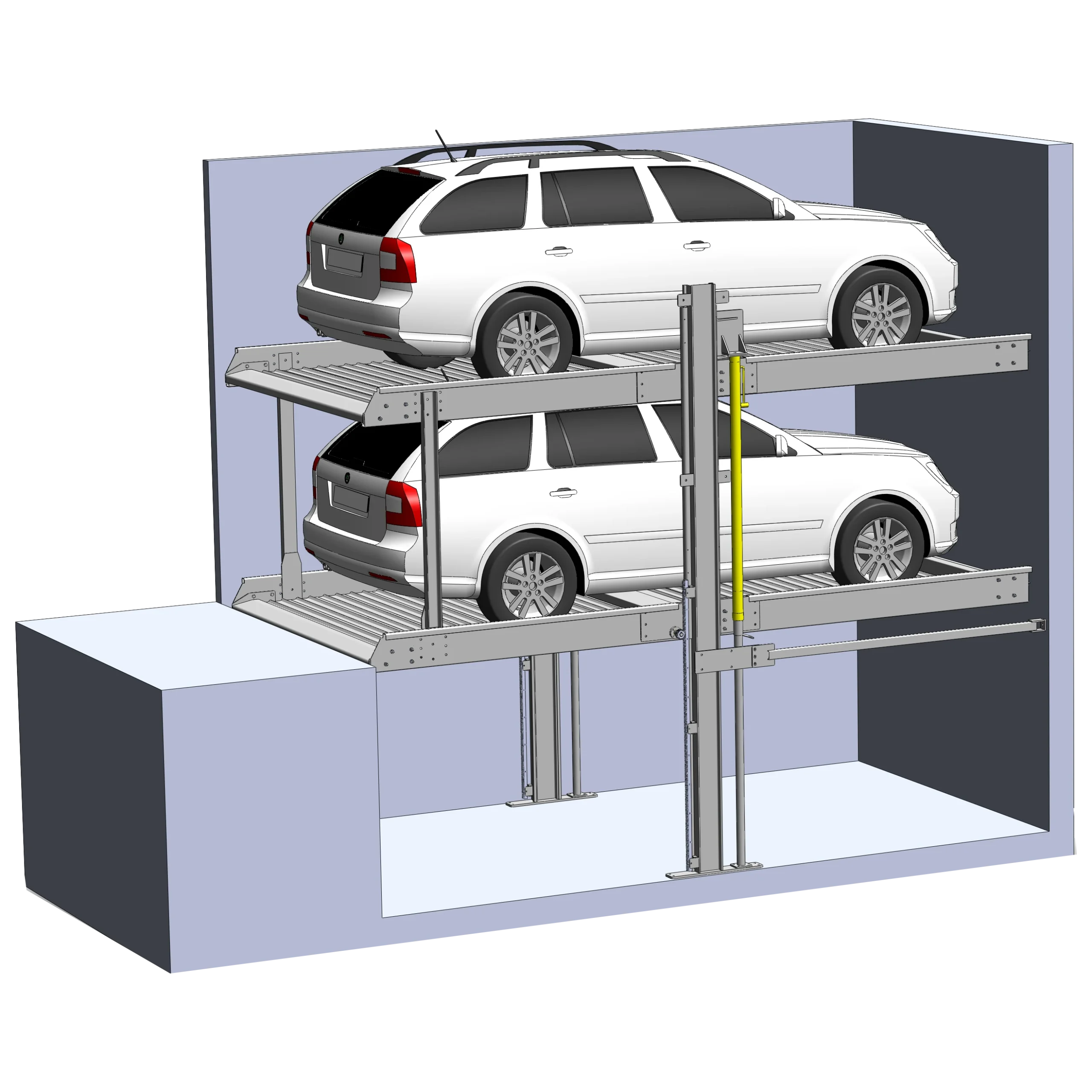

Double K2.2F koristi vertikalni prostor za parkiranje dva vozila. Jednostruka platforma odgovara projektima sa manjom raspoloživom širinom. Izbor varijante usklađuje se sa dubinom jame, visinom garaže i dimenzijama vozila.
Primena: Manje garaže i pojedinačna parking mesta.
ZA PLANIRANJE I PROJEKTOVANJE
Dimenzije koje prave razliku.

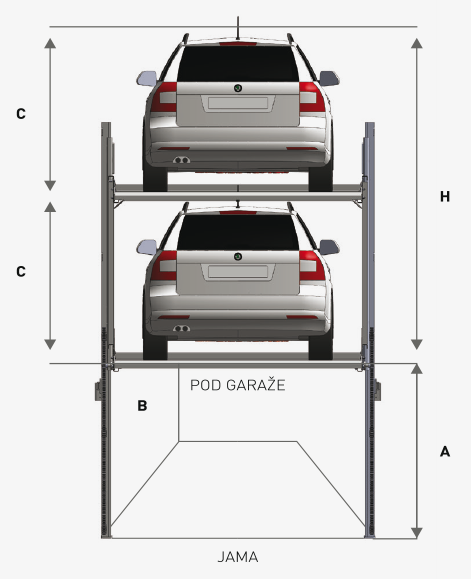

01 / RAZUMITE MERE
Svaka mera na svom mestu.
Sve vrednosti su u centimetrima. Slobodna visina H meri se od poda garaže, bez dubine jame.
HPod → najniža preprekaAPod → dno jame na ulazu
B1Širina između bočnih zidovaDDužina jame, bez prilaza
BDubina jame pozadiCRazmak između nivoa platformi
- ADubina jame na ulazu
- Od nivoa poda garaže do dna jame, na prednjoj strani sistema.
- HSlobodna visina garaže
- Od poda do najniže prepreke iznad sistema. Dubina jame se ne dodaje visini.
- B1Čista širina jame
- Rastojanje između bočnih zidova. Korisna širina platforme je zasebna mera.
- DDužina jame
- 520 cm za vozila do 500 cm; 540 cm za vozila do 520 cm. Prilaz je dodatni prostor.
- BDubina jame pozadi
- U objavljenim konfiguracijama 5 cm je manja od dubine A na ulazu.
- CRazmak između platformi
- Vertikalni razmak iz tehničkog crteža. Dozvoljena visina vozila je prikazana zasebno, za svaki nivo.
Prostor za platformu.
Za 2 vozila
| Korisna širina platforme | Širina jame B1 |
|---|---|
| 230 cm | 260 cm |
| 240 cm | 270 cm |
| 250 cm | 280 cm |
| 260 cm | 290 cm |
| 270 cm | 300 cm |
| 280 cm | 310 cm |
| 290 cm | 320 cm |
| 300 cm | 330 cm |
Izaberite dubinu jame.
Otvorite dubinu A i uporedite objavljene konfiguracije za tu meru.
A Dubina jame 170 cm
A Dubina jame 175 cm
A Dubina jame 180 cm
A Dubina jame 185 cm
A Dubina jame 190 cm
A Dubina jame 195 cm
A Dubina jame 200 cm
