TRIPLE / HIDRAULIČNI PARKING SISTEM

Triple K3.3F

Tri automobila na tri nivoa. Uska konfiguracija koja koristi veću visinu i dubinu prostora.

Kapacitet
3 vozila
Broj nivoa
3 nivoa
Nosivost po vozilu
2,0 t
Korisna širina
230–270 cm
Besplatna procena za ovaj modelPreuzmite originalni tehnički list

O MODELU

Prostor u trećoj dimenziji.

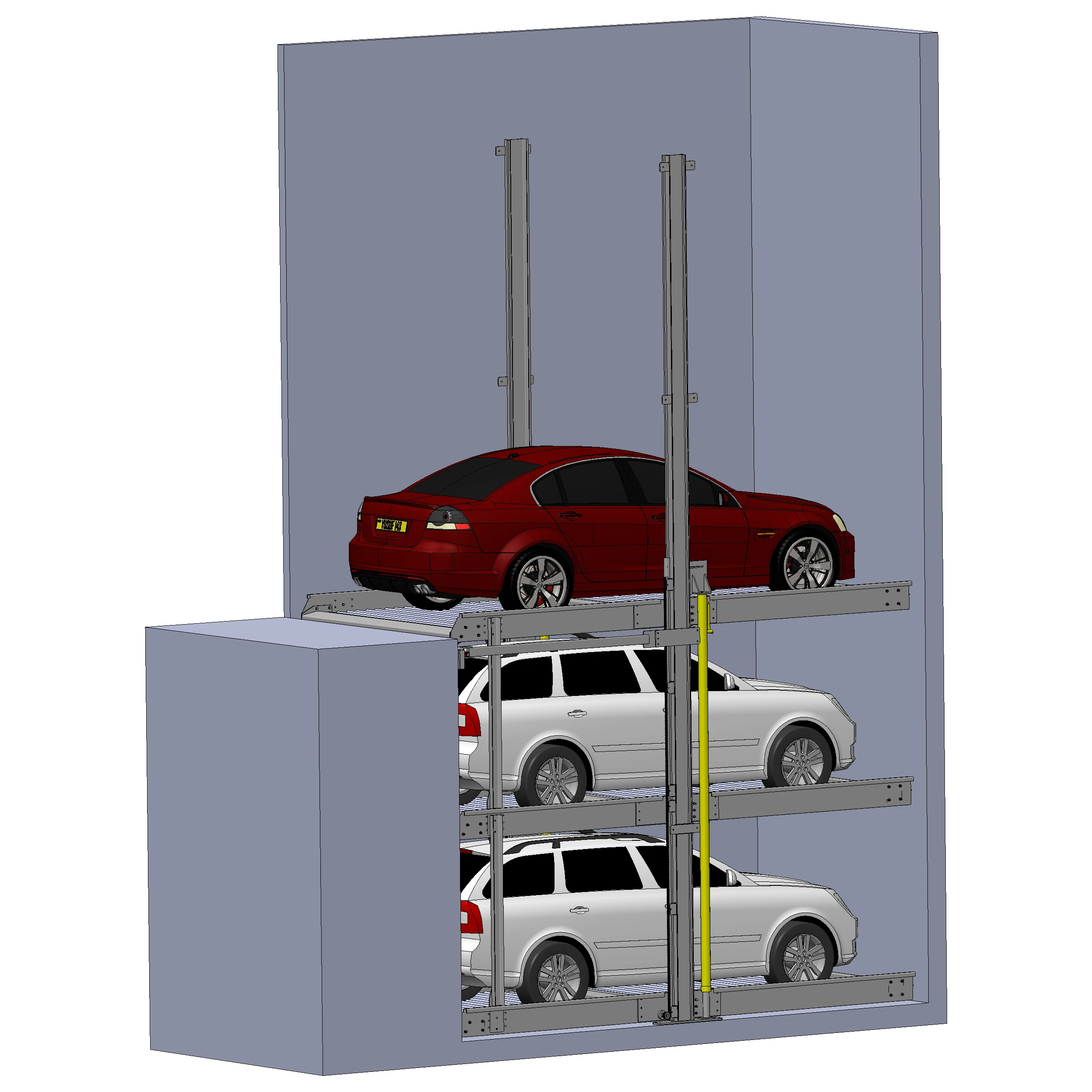

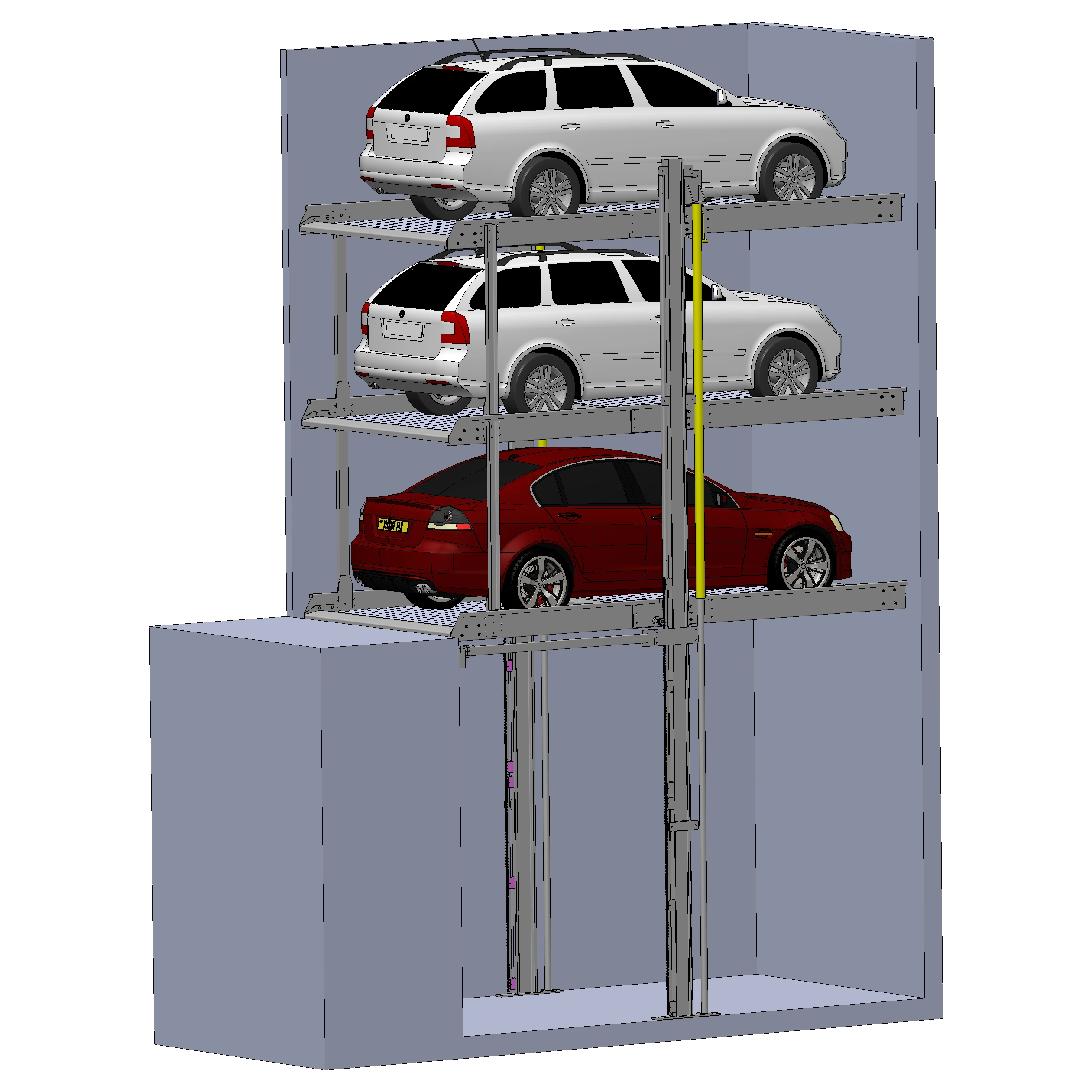

Triple K3.3F organizuje tri vozila jedno iznad drugog. Rešenje je namenjeno projektima u kojima širina predstavlja ograničenje, a postoje uslovi za tri nivoa parkiranja. Potrebne dimenzije proveravaju se pre odabira konfiguracije.

Primena: Objekti sa uskom osnovom i većom dubinom jame.

ZA PLANIRANJE I PROJEKTOVANJE

Dimenzije koje prave razliku.

01 / RAZUMITE MERE

Svaka mera na svom mestu.

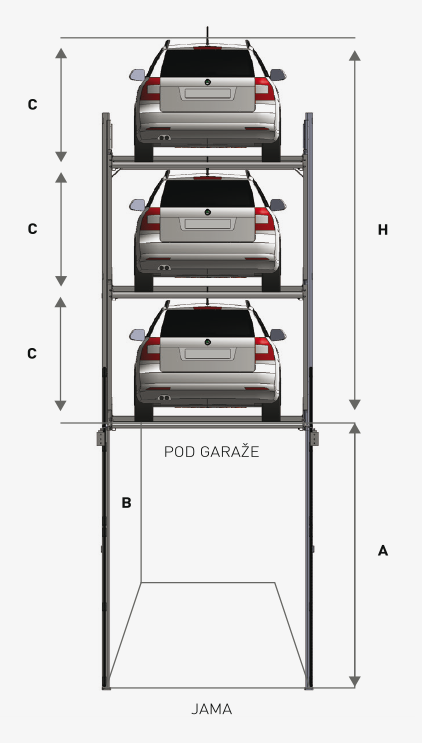

Sve vrednosti su u centimetrima. Slobodna visina H meri se od poda garaže, bez dubine jame.

H se meri od poda garaže do najniže prepreke. A je dubina jame na ulazu.HA
HPod → najniža preprekaAPod → dno jame na ulazu
B1 označava čistu širinu jame između bočnih zidova. D je dužina jame, bez prilaza vozilima.B1D
B1Širina između bočnih zidovaDDužina jame, bez prilaza
B je dubina jame pozadi. C je vertikalni razmak između nivoa platformi iz tehničkog crteža.BC
BDubina jame pozadiCRazmak između nivoa platformi
ADubina jame na ulazu
Od nivoa poda garaže do dna jame, na prednjoj strani sistema.
HSlobodna visina garaže
Od poda do najniže prepreke iznad sistema. Dubina jame se ne dodaje visini.
B1Čista širina jame
Rastojanje između bočnih zidova. Korisna širina platforme je zasebna mera.
DDužina jame
520 cm za vozila do 500 cm; 540 cm za vozila do 520 cm. Prilaz je dodatni prostor.
BDubina jame pozadi
U objavljenim konfiguracijama 5 cm je manja od dubine A na ulazu.
CRazmak između platformi
Vertikalni razmak iz tehničkog crteža. Dozvoljena visina vozila je prikazana zasebno, za svaki nivo.
Pogledajte originalni tehnički crtež ↗
02 / ŠIRINA I DUŽINA

Prostor za platformu.

Za 3 vozila

Korisna širina
platforme		Širina jame
B1
230 cm270 cm
240 cm280 cm
250 cm290 cm
260 cm300 cm
270 cm310 cm

Dužina jame D

520 cmVozilo do 500 cm
540 cmVozilo do 520 cm
03 / DUBINA I VISINA

Izaberite dubinu jame.

Otvorite dubinu A i uporedite objavljene konfiguracije za tu meru.

A Dubina jame 335 cm
Slobodna visina H480cm
Dozvoljena visina vozila
Gornji nivo150 cm
Srednji nivo150 cm
Donji nivo150 cm
A / napred
335
B / pozadi
330
C / razmak
155
A Dubina jame 345 cm
Slobodna visina H495cm
Dozvoljena visina vozila
Gornji nivo155 cm
Srednji nivo155 cm
Donji nivo155 cm
A / napred
345
B / pozadi
340
C / razmak
160
A Dubina jame 355 cm
Slobodna visina H510cm
Dozvoljena visina vozila
Gornji nivo160 cm
Srednji nivo160 cm
Donji nivo160 cm
A / napred
355
B / pozadi
350
C / razmak
165
A Dubina jame 375 cm
Slobodna visina H540cm
Dozvoljena visina vozila
Gornji nivo170 cm
Srednji nivo170 cm
Donji nivo170 cm
A / napred
375
B / pozadi
370
C / razmak
175
A Dubina jame 385 cm
Slobodna visina H555cm
Dozvoljena visina vozila
Gornji nivo175 cm
Srednji nivo175 cm
Donji nivo175 cm
A / napred
385
B / pozadi
380
C / razmak
180
Proverite svoje mere u kalkulatoru ↗Tehnički list PDF
