Slobodna visina H320cm
Dozvoljena visina vozila
Gornji nivo150 cm
Donji nivo150 cm
- A / napred
- 170
- B / pozadi
- 165
- C / razmak
- 155
DOUBLE / HIDRAULIČNI PARKING SISTEM
Double K2.4F
Četiri automobila na dva nivoa. Dvostruka parking platforma za stambene zgrade i poslovne objekte.
- Kapacitet
- 4 vozila
- Broj nivoa
- 2 nivoa
- Nosivost po vozilu
- 2,0 t
- Korisna širina
- 460–540 cm
Double K2.4F
O MODELU
Više mesta, ista osnova.

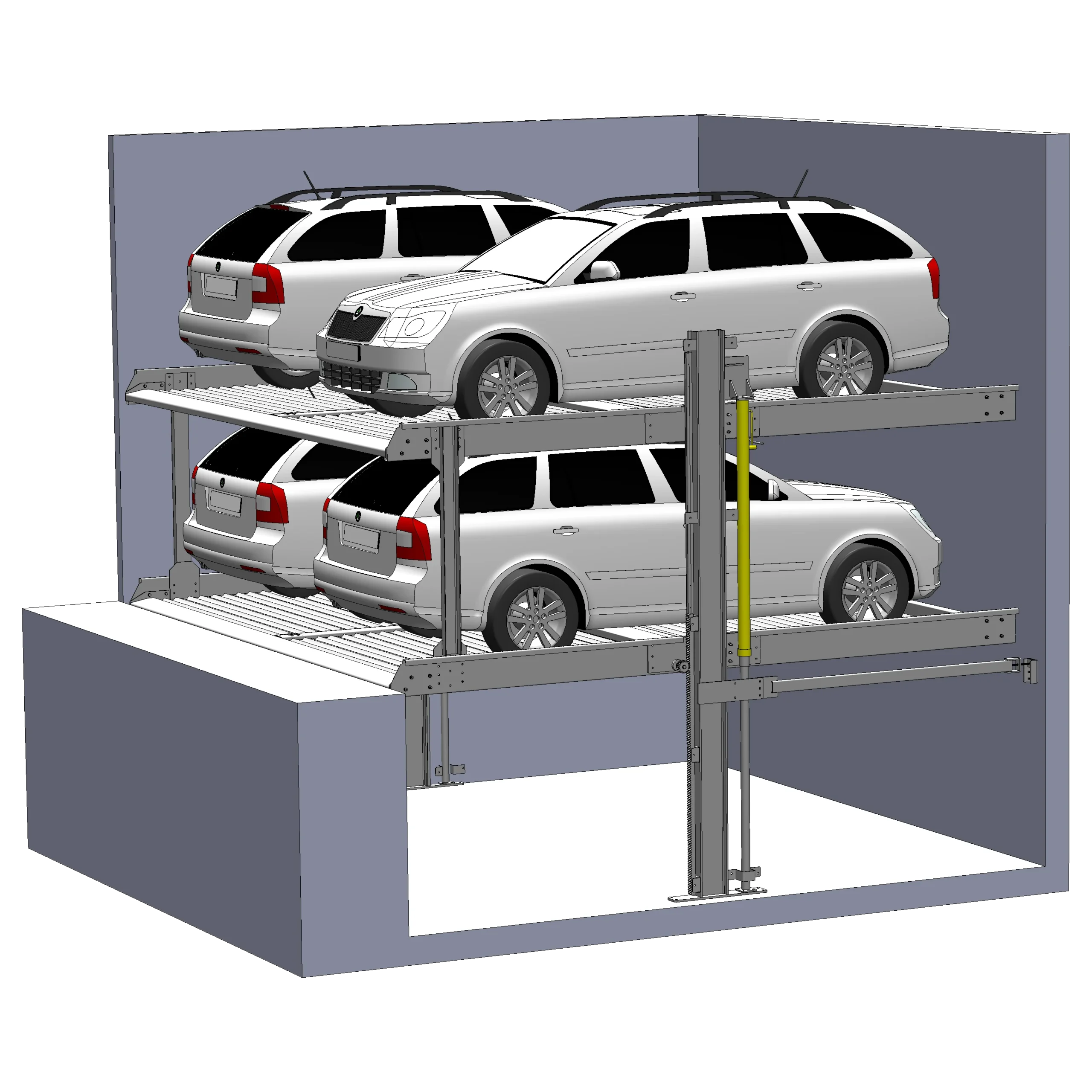

Double K2.4F smešta po dva vozila na svakom od dva nivoa. Dvostruka platforma omogućava da se raspoloživa širina garaže iskoristi za ukupno četiri parking mesta. Dostupno je više kombinacija visine i dubine jame.
Primena: Stambene zgrade i poslovni objekti.
ZA PLANIRANJE I PROJEKTOVANJE
Dimenzije koje prave razliku.

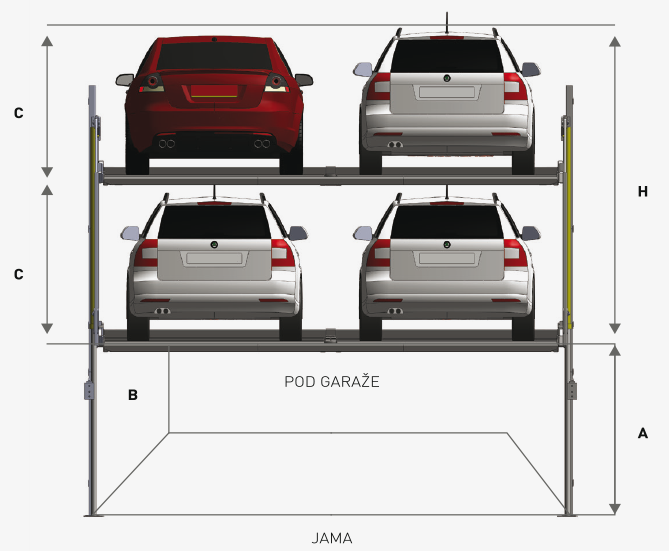

01 / RAZUMITE MERE
Svaka mera na svom mestu.
Sve vrednosti su u centimetrima. Slobodna visina H meri se od poda garaže, bez dubine jame.
HPod → najniža preprekaAPod → dno jame na ulazu
B1Širina između bočnih zidovaDDužina jame, bez prilaza
BDubina jame pozadiCRazmak između nivoa platformi
- ADubina jame na ulazu
- Od nivoa poda garaže do dna jame, na prednjoj strani sistema.
- HSlobodna visina garaže
- Od poda do najniže prepreke iznad sistema. Dubina jame se ne dodaje visini.
- B1Čista širina jame
- Rastojanje između bočnih zidova. Korisna širina platforme je zasebna mera.
- DDužina jame
- 520 cm za vozila do 500 cm; 540 cm za vozila do 520 cm. Prilaz je dodatni prostor.
- BDubina jame pozadi
- U objavljenim konfiguracijama 5 cm je manja od dubine A na ulazu.
- CRazmak između platformi
- Vertikalni razmak iz tehničkog crteža. Dozvoljena visina vozila je prikazana zasebno, za svaki nivo.
Prostor za platformu.
Za 4 vozila
| Korisna širina platforme | Širina jame B1 |
|---|---|
| 460 cm | 490 cm |
| 470 cm | 500 cm |
| 480 cm | 510 cm |
| 490 cm | 520 cm |
| 500 cm | 530 cm |
| 510 cm | 540 cm |
| 520 cm | 550 cm |
| 530 cm | 560 cm |
| 540 cm | 570 cm |
Izaberite dubinu jame.
Otvorite dubinu A i uporedite objavljene konfiguracije za tu meru.
A Dubina jame 170 cm
A Dubina jame 175 cm
A Dubina jame 180 cm
A Dubina jame 185 cm
A Dubina jame 190 cm
A Dubina jame 195 cm
A Dubina jame 200 cm
